rozběhový zpětný odlehčovací ventil 1/2"a x 3/8"a
Značka: Padovan Valerio
Po natlakování nádoby tento ventil umožní vypuštění vzduchu z válce kompresoru, aby se při příštím rozběhu kompresor nerozbíhal do protitlaku.
Zároveň pracuje jako zpětný ventil, aby se vzduch z nádoby nevracel do váílce.
Zároveň pracuje jako zpětný ventil, aby se vzduch z nádoby nevracel do váílce.
Po natlakování nádoby tento ventil umožní vypuštění vzduchu z válce kompresoru, aby se při příštím rozběhu kompresor nerozbíhal do protitlaku.
Zároveň pracuje jako zpětný ventil, aby se vzduch z nádoby nevracel do váílce.

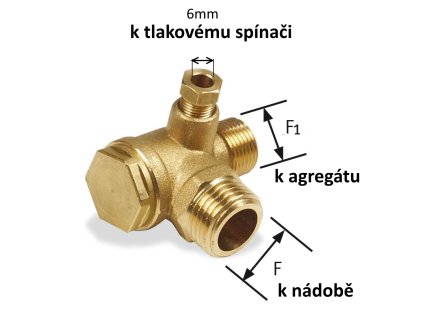

Závity:
F - k tlakové nádobě 1/2" vnější

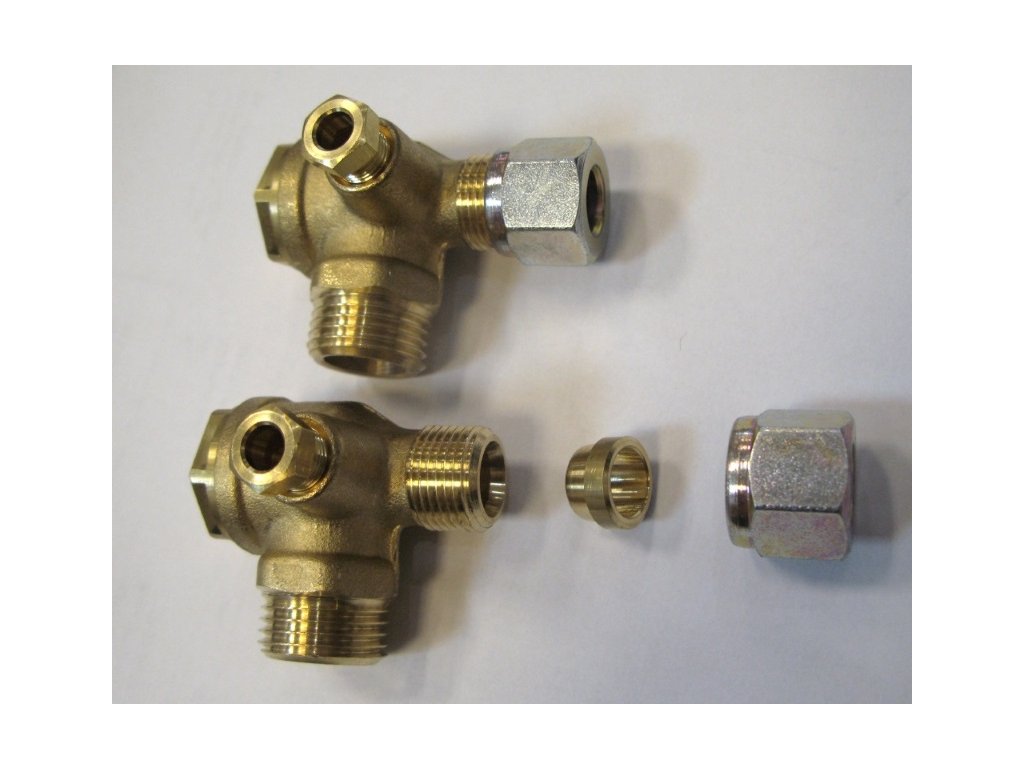

F1 - ke kompresoru 3/8" vnější (součástí je i řezný kroužek pro trubku 10mm a převlečná matice)
K tlakovému spínači převlečná matice s řezným kroužkem pro hadičku 6mm
Max. tlak 16 bar
Popis funkce odlehčovacího ventilu:
Při chodu kompresorového agregátu přes odlehčovací ventil proudí vzduch do tlakové nádoby. Po natlakování brání zpětnému proudění vzduchu z tlakové nádoby do agregátu. Pracuje tedy jako běžný zpětný ventil.

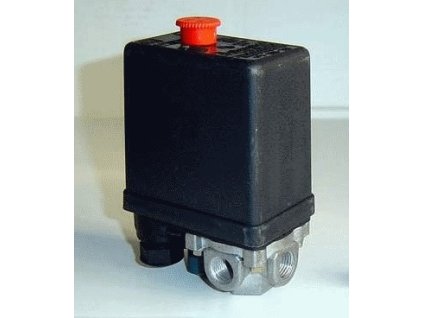

Dále má odlehčovací ventil vývod pro hadičku, která propojuje stranu před ventilem (tedy vlastně prostor válce) s tlakovým spínačem. V tlakovém spínači je vestavěn odpouštěcí ventilek, který je při běhu kompresoru uzavřen. Po natlakování nádoby tlakový spínač vypne elektromotor a otevře odpouštěcí ventilek. Přes něj unikne vzduch z válce kompresoru do atmosféry. Při dalším startu se tedy kompresor nemusí rozbíhat do protitlaku.
Rozměry:
F 1/2" AG
F1 3/8" AG
A 6 mm
D 9 mm
D1 10 mm
H 44 mm
L 49 mm
Zároveň pracuje jako zpětný ventil, aby se vzduch z nádoby nevracel do váílce.
Závity:
F - k tlakové nádobě 1/2" vnější
F1 - ke kompresoru 3/8" vnější (součástí je i řezný kroužek pro trubku 10mm a převlečná matice)
K tlakovému spínači převlečná matice s řezným kroužkem pro hadičku 6mm
Max. tlak 16 bar
Popis funkce odlehčovacího ventilu:
Při chodu kompresorového agregátu přes odlehčovací ventil proudí vzduch do tlakové nádoby. Po natlakování brání zpětnému proudění vzduchu z tlakové nádoby do agregátu. Pracuje tedy jako běžný zpětný ventil.
Dále má odlehčovací ventil vývod pro hadičku, která propojuje stranu před ventilem (tedy vlastně prostor válce) s tlakovým spínačem. V tlakovém spínači je vestavěn odpouštěcí ventilek, který je při běhu kompresoru uzavřen. Po natlakování nádoby tlakový spínač vypne elektromotor a otevře odpouštěcí ventilek. Přes něj unikne vzduch z válce kompresoru do atmosféry. Při dalším startu se tedy kompresor nemusí rozbíhat do protitlaku.
Rozměry:
F 1/2" AG
F1 3/8" AG
A 6 mm
D 9 mm
D1 10 mm
H 44 mm
L 49 mm
Doplňkové parametry
Kategorie: | Zpětné odlehčovací ventily |
---|---|
Hmotnost: | 0.145 kg |
