rozběhový zpětný odlehčovací ventil 3/8"a x 3/8"a

Po natlakování nádoby tento ventil umožní vypuštění vzduchu z válce kompresoru, aby se při příštím rozběhu kompresor nerozbíhal do protitlaku.
Zároveň pracuje jako zpětný ventil, aby se vzduch z nádoby nevracel do váílce.

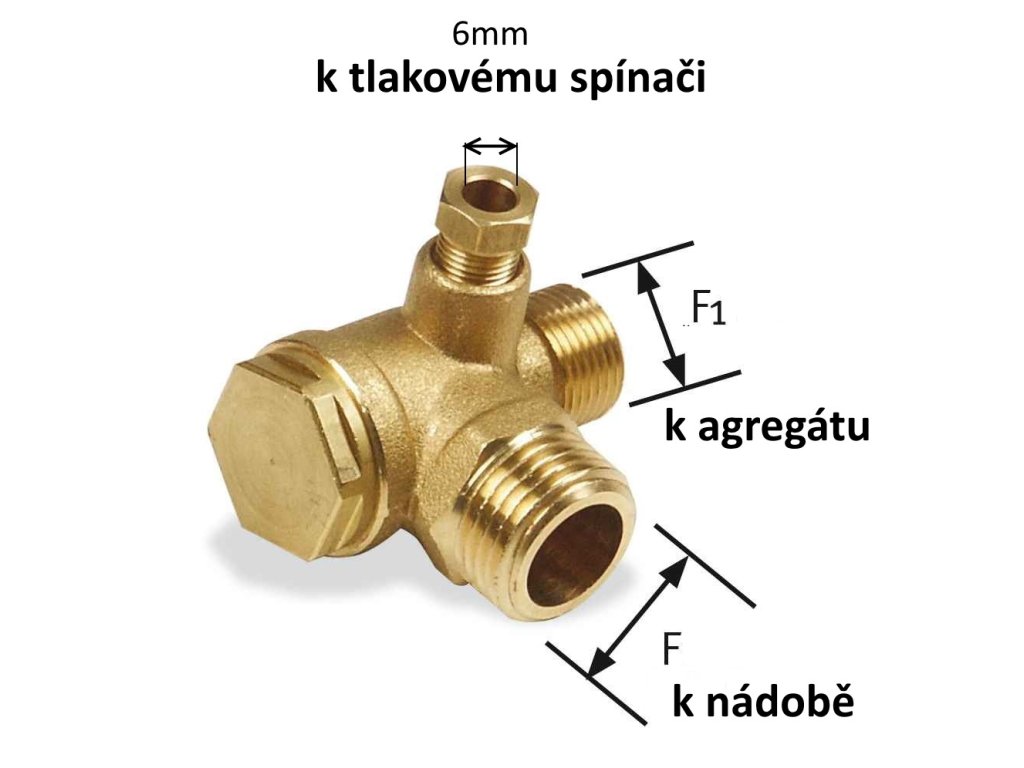

Závity:
F - k tlakové nádobě 3/8" vnější
F1 - ke kompresoru 3/8" vnější - pro převlečnou matici, která přitáhne roztemovaný konec trubky ke kuželové ploše na ventilu
K tlakovému spínači převlečná matice s řezným kroužkem pro hadičku 6mm
Max. tlak 16 bar
Popis funkce odlehčovacího ventilu:
Při chodu kompresorového agregátu přes odlehčovací ventil proudí vzduch do tlakové nádoby. Po natlakování brání zpětnému proudění vzduchu z tlakové nádoby do agregátu. Pracuje tedy jako běžný zpětný ventil.
Dále má odlehčovací ventil vývod pro hadičku, která propojuje stranu před ventilem (tedy vlastně prostor válce) s tlakovým spínačem. V tlakovém spínači je vestavěn odpouštěcí ventilek, který je při běhu kompresoru uzavřen. Po natlakování nádoby tlakový spínač vypne elektromotor a otevře odpouštěcí ventilek. Přes něj unikne vzduch z válce kompresoru do atmosféry. Při dalším startu se tedy kompresor nemusí rozbíhat do protitlaku.
Rozměry:
F 3/8" AG
F1 3/8" AG
A 6 mm
D 9 mm
H 41 mm
L 47 mm
